无侵入服务流量复制实践
潘忠显 / 2023-01-17
本文介绍查询服务迁移场景中，通过全流量复制，来检测新服务正确性和可用性。内容包括tcpcopy原理、无侵入部署、监控曲线与统计，以及过程中提高效率措施。相比功能测试、压力测试，能够更真实全面的检测新服务。
1. 背景
查询服务迁移上云(Koala)。

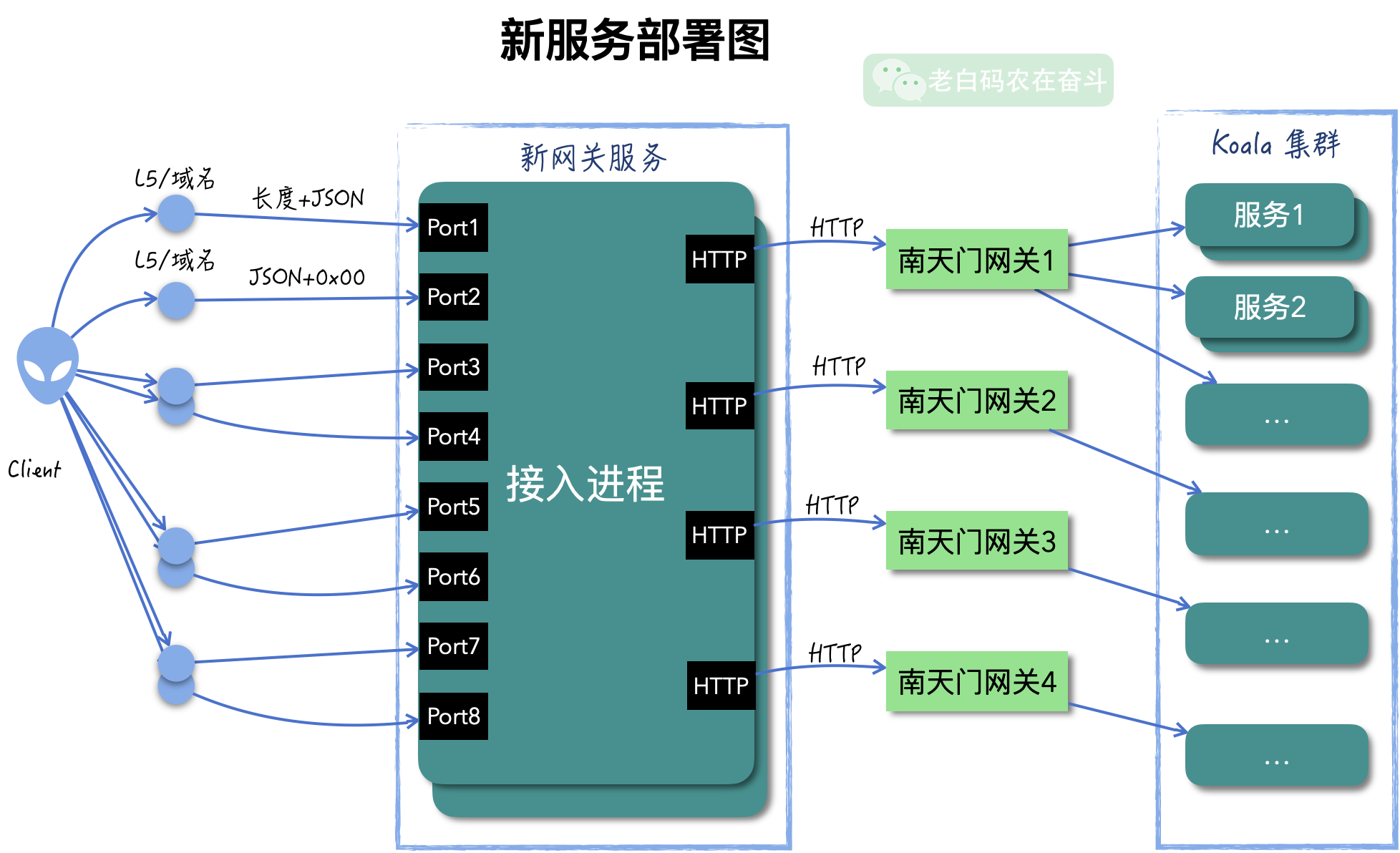

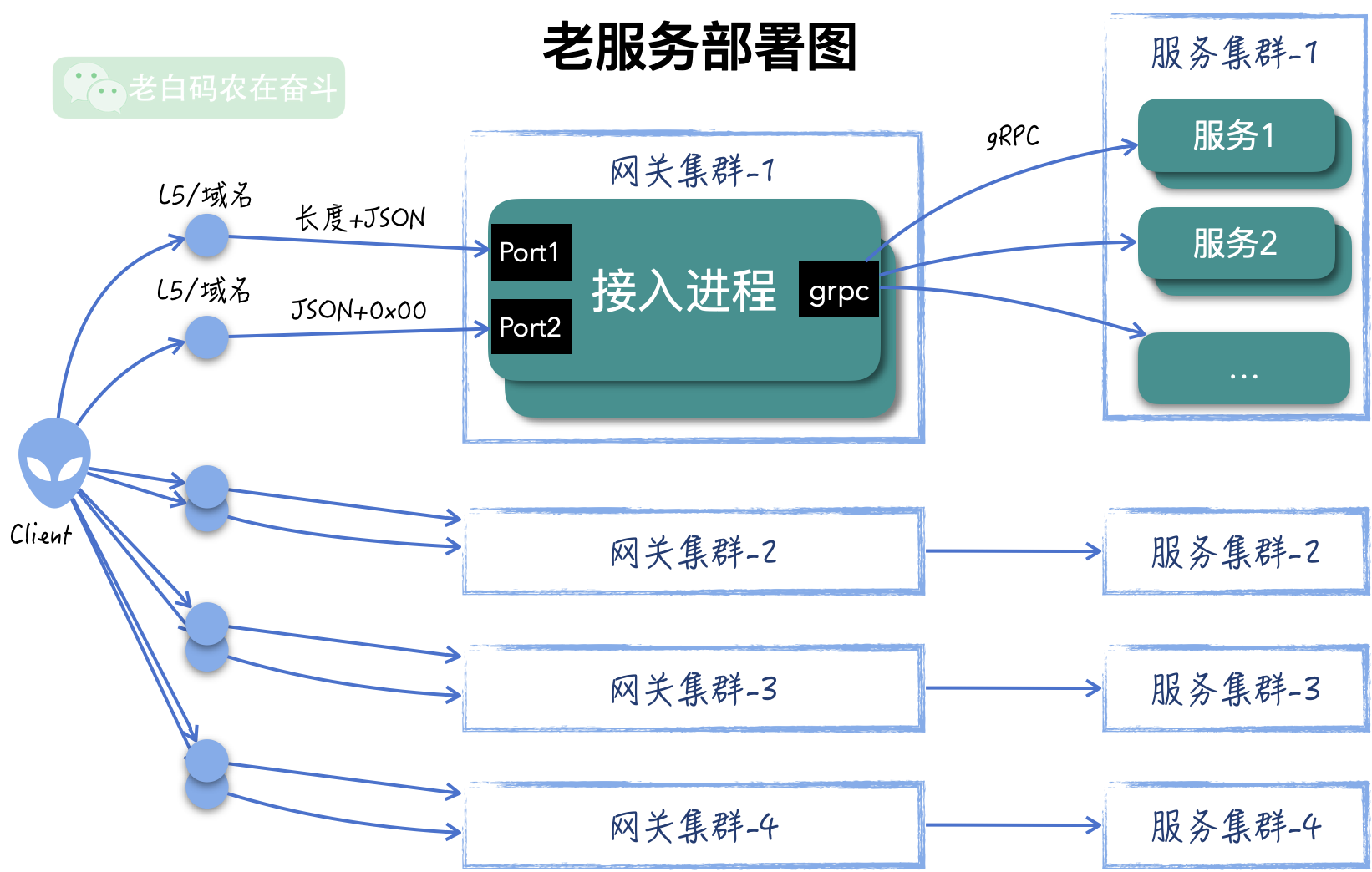

当前线上部署 4 个网关集群，每个网关集群监听2个端口的，分别是 {消息长度}+JSON 和 JSON+0x00 的二进制协议，网关再根据请求中的 cred_id 字段，路由到具体的服务，共有服务100+，网关和服务之前采用 gRPC 协议。客户端通过 8 个 L5 发现这 4 个网关集群的服务并进行访问。
Koala 南天门网关能够转发 HTTP 请求。在迁移到 Koala 之前，各个服务已经做了改造，改成接收 HTTP/JSON 协议，框架内部会将 HTTP/JSON 转成 PB 消息，使用之前的逻辑。网关也进行了改造，以接收原来两种二进制协议，转发后端协议由之前的 gRPC 改成 HTTP。
当服务迁移完成，可以通过更新 L5 的方式逐渐将流量导入到新集群。
由于服务的前端分布很广泛，直接进行流量导入，很难及时感知错误；部分服务的请求量很低，再加之 L5 权重控制，短时间内难发现问题，上线切换时间会被拖的很长。

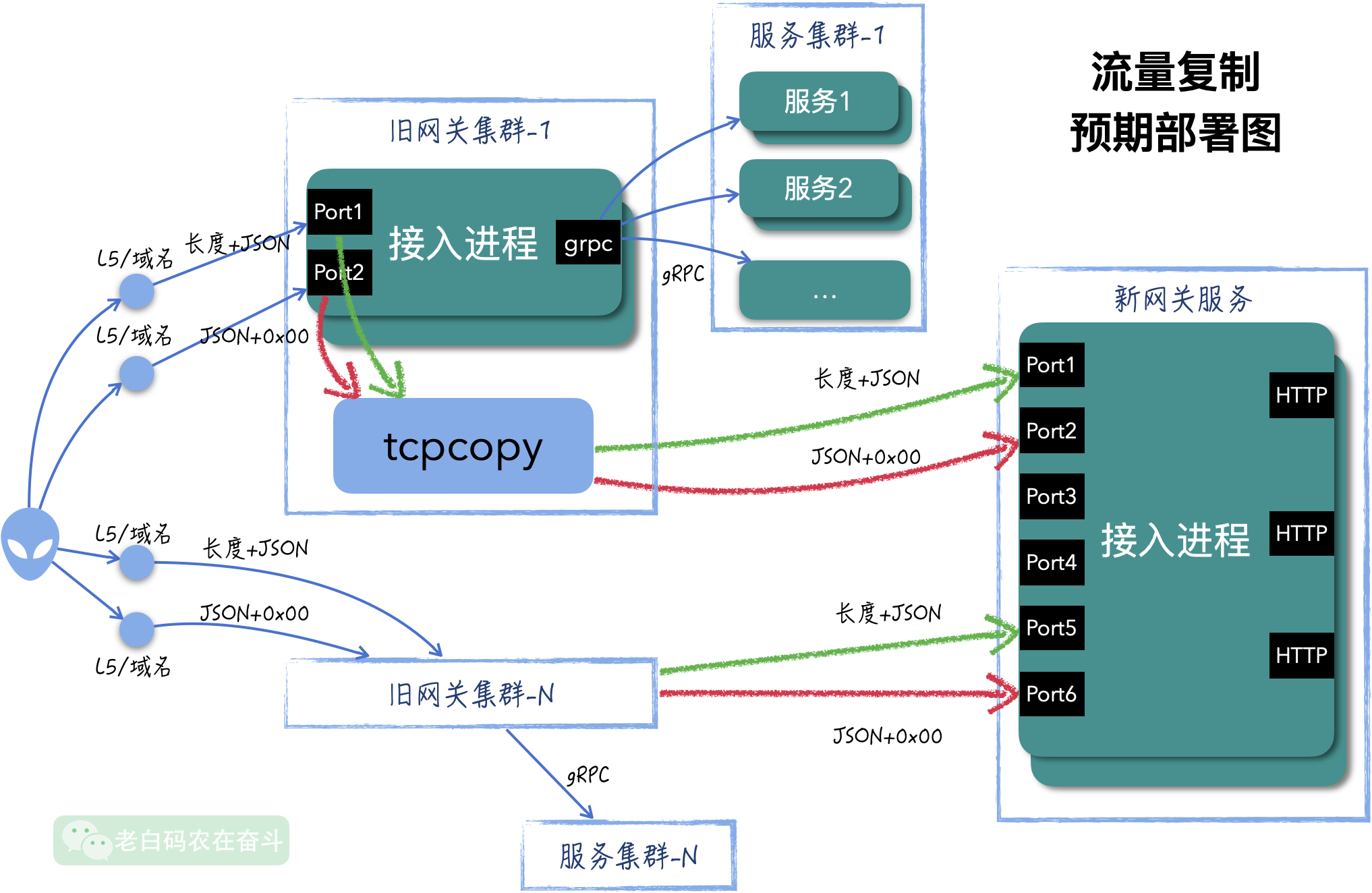

又因为均为查询服务，可以复制线上流量到新的网关，排查哪些服务有异常，在真正服务线上请求之前都解决掉。
2. 流量复制
2.1 tcpcopy 工具简介
tcpcopy 工具涉及三个角色：源 Server、目的 Server、辅助 Serve，两个可执行文件：tcpcopy、intercept。
其原理比较简单：
- 源 Server 上，tcpcopy 监听线上输入流量，使用 raw socket 方式将 TCP 包中的目的地址修改为目的 Server 的地址，将源地址修改为虚假Client 地址，发给目的 Server
- 目的 Server 需要配置路由规则，将发给虚假 Client 地址的包指定路由到辅助 Server
- 辅助 Server 部署 intercept，捕获目的 Server TCP回包，并将信息通报给 tcpcopy
- tcpcopy 收到 intercept 通报的收包信息之后，继续将后续的 TCP 包发给目的 Server 的包

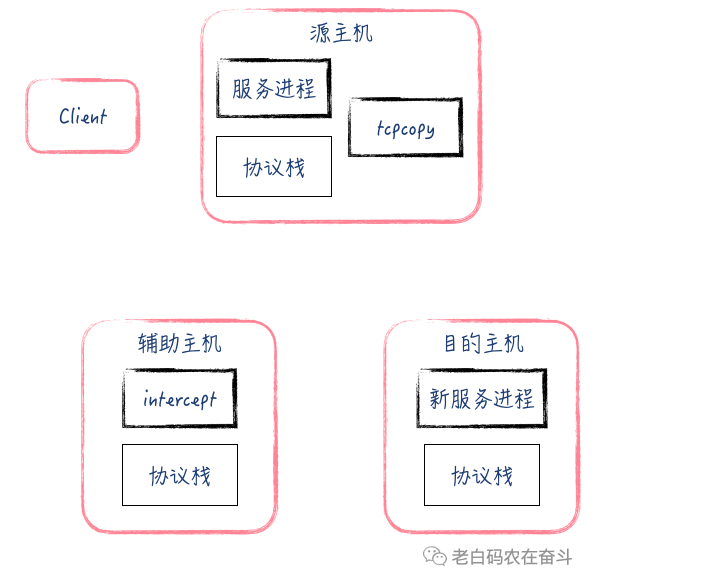

这里以建立连接的三次握手为例，再将上述原理用动画演示并做详细解释：
- 源 Server上，tcpcopy 通过 libpcap 等库针对服务端口收包（
dst port）进行抓包，然后将 IP 包复制一份，将源地址修改成虚假地址+将目的地址改成目的Server的地址。 - 源 Server 上的 tcpcopy 进程还通过长连接与辅助 Server建立连接，同步一些连接的消息。
- 目的 Server 收到建立 TCP 连接的请求，会正常去处理，然后将 ACK 包路由到辅助 Server
- 辅助 Server 上的 intercept 进程指定端口抓包，收到目的 Server发送的与虚假地址建立连接的 ACK 包，intercept 抓取到这个 ACK 包之后，将 TCP 头中的信息，通过跟 tcpcopy 进程建立的通道发送到源 Server
- 源Server 上的 tcpcopy 根据收到 TCP 头信息，再次发给目的Server 一个ACK，此时目的主机与假的 Client 连接建立完成
通过在源 Server、目的 Server 和辅助 Server 上抓包，也可以清楚地看到这中间的交互过程。

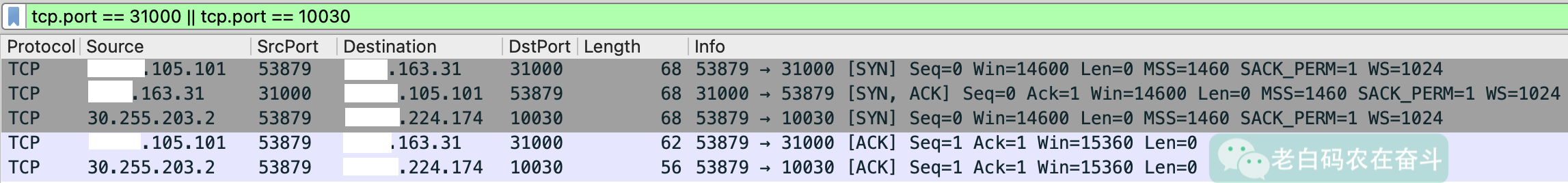

源 Server 上进行抓包，目的地址是源 Server IP 且端口是 31000 的包，会被复制发往目的 Server 的10030端口（中间 30.255.203.2 为虚假IP）：

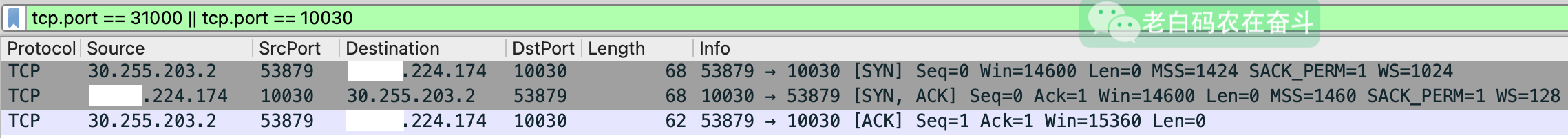

目的 Server 上抓包，可以看到虚假地址与其建立连接的过程：
使用步骤
根据官方文档，使用 tcpycopy，有三个步骤（2和3顺序不能变，不然 tcpcopy 拉不起来）：
- 目标 Server上增加路由，将指定的 IP 路由到辅助 Server
- 辅助 Server 上启动 intercept，会拉起端口，用于接受 tcpcopy 的连接
- 源 Server 上启动 tcpcopy，指定监听-转发规则，与 intercept 建立连接
具体参数说明
tcpcopy 的具体启动方式如下。其中，80 是源机器上的要监听流量的端口，61.135.233.160:8080 是要转发的地址和端口，-s 61.135.233.161 和 -p 28003 分别表示 intercept 的地址和端口，-c 62.135.200.x 表示的是虚假 Clien IP 地址，要改成9.xxx开头的，不然路由不过去。后边的网络路由问题会有详细的说明。
./tcpcopy -x 80-61.135.233.160:8080 -s 61.135.233.161 -p 28001 -c 62.135.200.x
一个 tcpcopy 进程可以同时监听多个端口，对应转到多个端口 (80->8080, 81->8081)：
./tcpcopy -x 80-61.135.233.160:8080 -x 81-61.135.233.160:8081 -s 61.135.233.161 -c 62.135.200.x
一个 intercept 只服务一个 tcpcopy 进程。intercept 因为具体的启动指令，类似于 tcpdump，-i any 表示捕获所有网卡（包括 lo），-F 'tcp and (port 10010 or port 10011)' 表示监听 TCP 端口 10010 和 10011 的两个端口， -p 28001 表示要监听的端口，以供 tcpcopy 建立连接。-d 表示 daemon 模式，-l 用于指定日志文件。
./intercept -i any -F 'tcp and (port 10010 or port 10011)' -p 28001 -d -l t1.log
2.2 网络路由问题
tcpcopy 官方文档上介绍的在目的 Server 使用 route 指令，将发往虚假IP的转发到辅助 Server 的方案，在简单网络环境下是适用的，但是稍微复杂一点的网络环境便会遇到问题。
本小节在会介绍可能遇到的问题，同时也会补充一些相关的网络知识点。
假源地址的选择
tcpcopy 文档中，介绍拉起 tcpcopy 的示例如下：
./tcpcopy -x 80-61.135.233.160:8080 -s 61.135.233.161 -c 62.135.200.x
这个 -c 62.135.200.x 表示复制流量的假的源 IP 网段，我们在实际用的时候，一定要进行修改。原因是我们内网并没有这个网段，当这个以这个网段为源地址的 IP 包在内网进行转发的时候，要么会在中间路由的过程中被 Drop，要么会被 iptables 给 Drop，是无法被目的 Server 收到的。
我这里都改成了新网段的 30.255.xxx.xxx 的源地址。
route 设置网络不可达
在目的 Server 上使用 route 指令设置，选择辅助Server IP 地址作为 Gateway 地址，返回“网络不可达”的失败：
# route add -net 30.255.203.0 netmask 255.255.255.0 gw 10.10.224.174
SIOCADDRT: 网络不可达

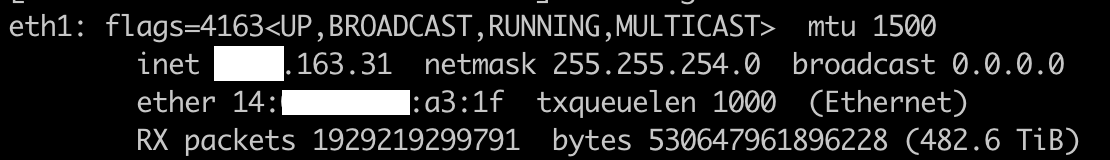

以下是目的Server的地址信息：
原因是目的 Server 和 辅助Server并不在一个子网上，无法直接将 IP包直接转给辅助Server：目的Server 字网网段 9.85.162.0/23，辅助 Server IP 10.10.224.174 明显是不在同一个网段的。
route 设置仍无法转发
即使是两个 IP 在同一网段，通过 route 指令添加路由规则成功，也可能无法达到转发到辅助Server的目的。

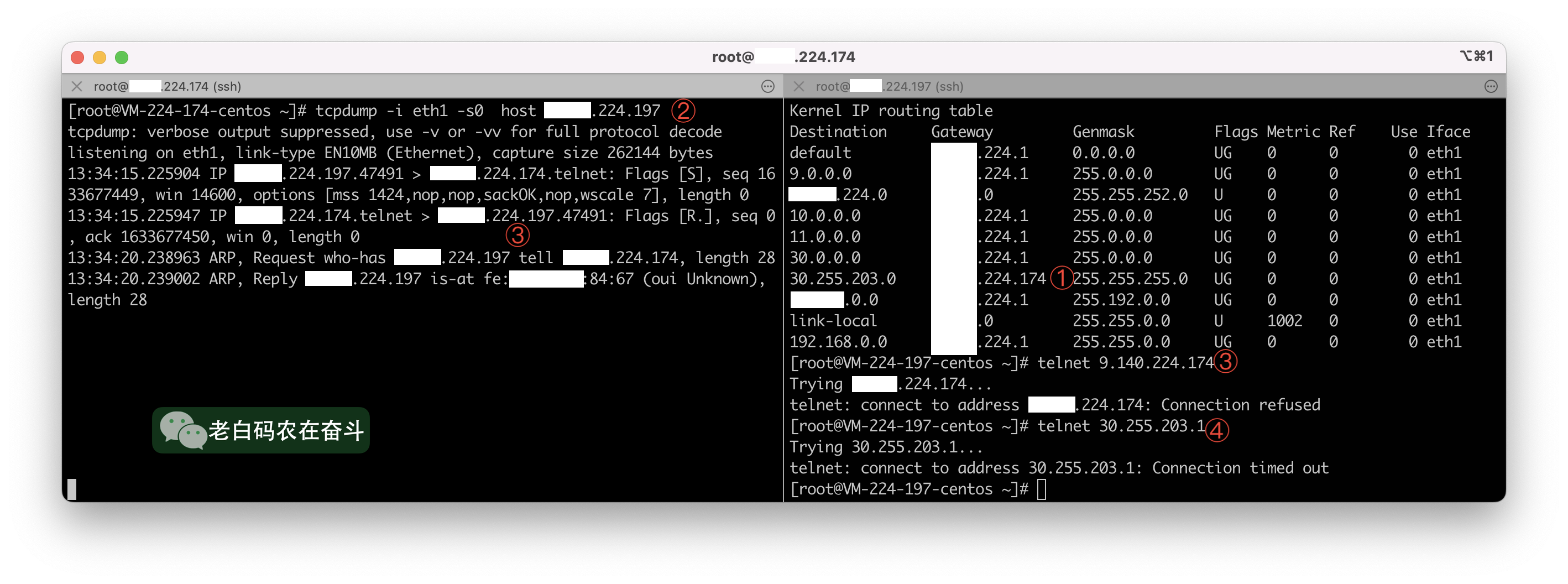

使用两个同一网段的两个 IP 进行测试（最后点分数字是 197 和 174）:
- ① - 在197上将设置将
30.255.203.0/24网段的 IP 包路由到 174 - ② - 在174上抓取源 IP 为 197 的包
- ③ - 在197 上通过 telnet 发送 TCP 包到 174，在174上可以看到抓包
- ④ - 在197 上通过 telnet 发送 TCP 包到
30.255.203.1，在 174 上无法抓到包
因为两个节点的连接，不是直接连通的，而是通过中间的交换机/路由器。要将源地址是30开头的 IP 包从 197 发到 174，经过中间路由节点时，路由器会根据自己的路由表进行转发。

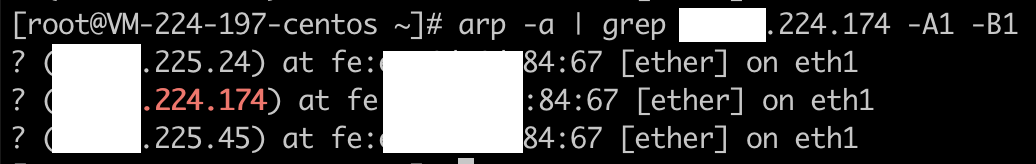

这里有一个 ARP 代理的概念的：路由器连接两个机器，在197 想获取 174 以太网地址时，被告知了一个假的（路由器的）以太网地址，这样的话，即使是同一局域网下 197 和 174 的通信也不是直接通信的，而是通过路由器进行的：
2.3 简化方案

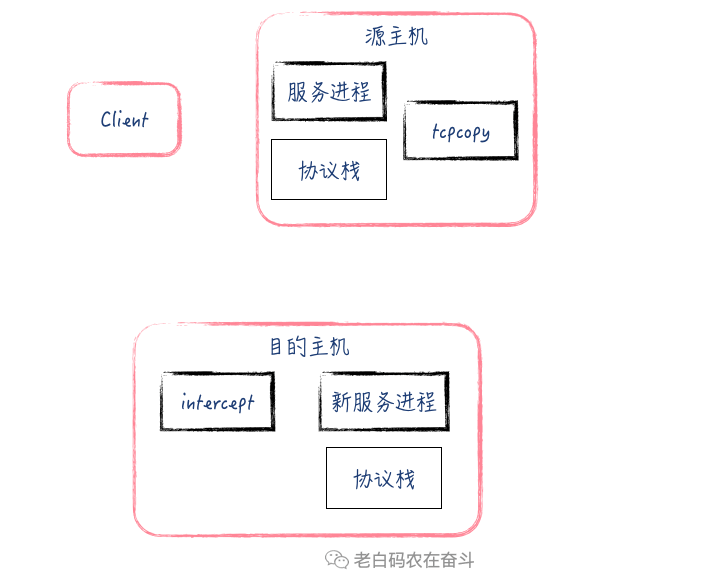

鉴于以上介绍可能发生的问题，可以使用简单方案减少上述问题的发生：将 intercept 进程启动在目标Server上，则目标Server不需要增加路由，其本身就能处理发往虚假地址的 IP 包。这样的部署方案，省掉了辅助 Server 的角色。
Q：为什么 intercept 可以部署在独立机器，也可以部署在目的主机上，而且启动指令还一样？
A：因为 interept 是监听源 IP 为目的主机的地址或源端口为目的主机的端口的 TCP 包，在目的主机或辅助主机上这两种包都是相同的
这样的部署方式缺点也非常明显，在目标 Server 上启动 intercept 比只添加一条路有规则更具有侵入性：1. 需要有目的主机的操控权限，2. intercep的部署影响目标 Server 服务性能的评估，3. 事后需要单独的部署和清理。下一小节会介绍实际测试中使用的无侵入的部署方案。
2.4 无侵入方案
新网关提供的 IP 是一个 CLB 地址，无法直接在上边部署 intercept，这里实现上采用无侵入的代理方式进行流量复制转发。进而带来了很多好处：
- 对新服务性能无影响
- 无需关心服务容器是否会重启，事后也无需额外清理服务，难以维护
- 单节点上更容易抓包、分析、统计、监控
实际部署

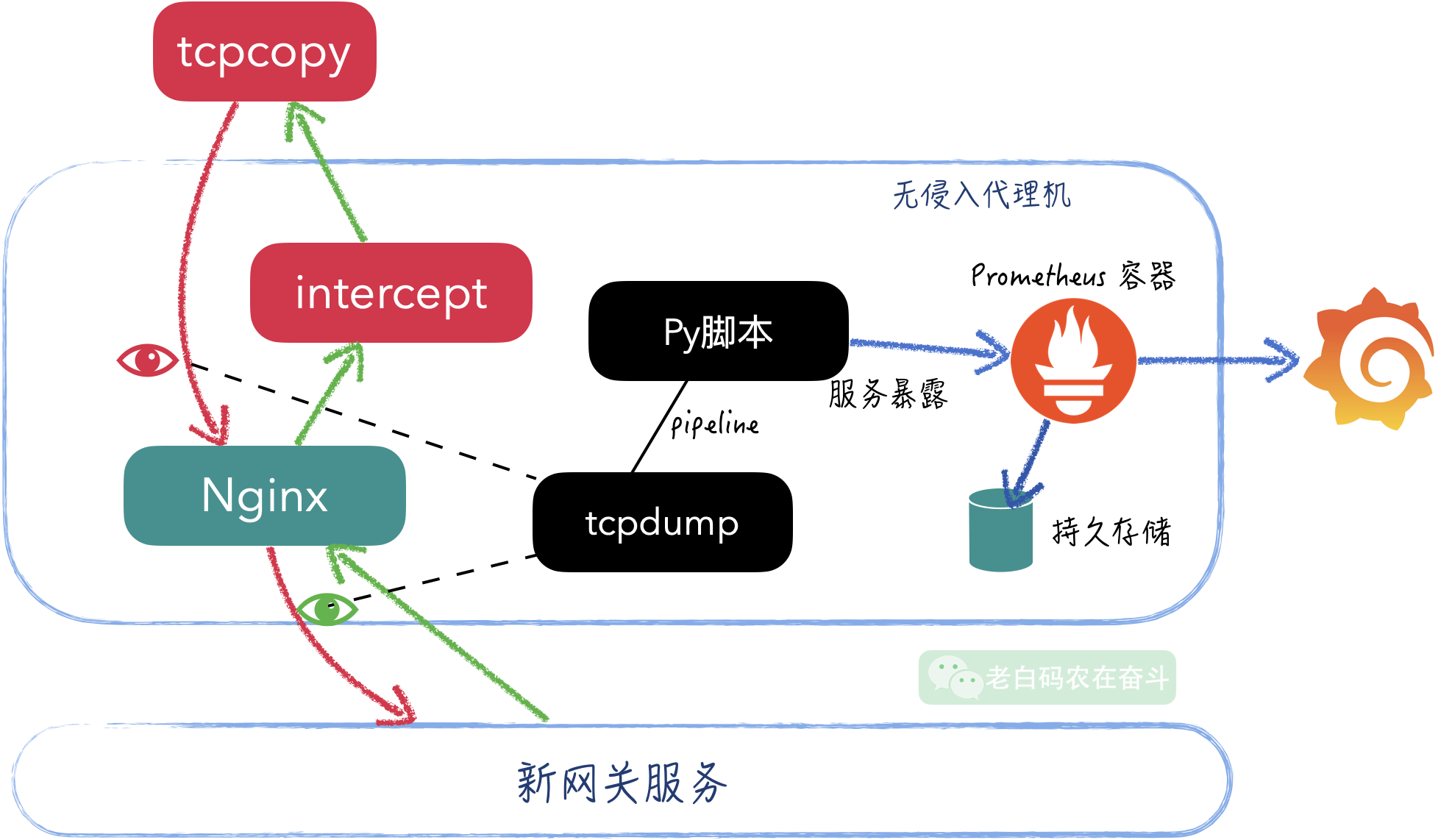

最初部署，使用一台独立机器，在上边部署着：
- intercept 用于和 tcpcopy 之间进行通信（多个intercept分别对应多个机器的tcpcopy）
- Nginx 代理，作为TCP中间代理，接收 tcpcopy 复制过来的流量，转发给下游的网关
- tcpdump 进程监听网络，打印到标准输出，协议是 JSON文本，大小在一个TCP包内，可以直接进行解析和统计
- 通过管道接收 tcpdump 的标准输出，进行简单的 JSON 解析，使用 Prometheus Client 暴露指标
- 启动 Prometheus 容器，通过 volumn 将对应的数据持久化到本地磁盘
- 在 Koala 上部署 Grafana，配置 Prometheus 数据源
另外，这里从两个流向进行监控，后边监控部分会对此进行解释。
Nginx 代理
Nginx 可以实现 TCP/UDP 的反向代理，但是需要在构建 Nginx 的时候，带上 --with-stream 选项。详细可参考 《Nginx Doc - TCP and UDP Load Balancing》
构建过程：
tar zxf nginx-1.22.1.tar.gz
cd nginx-1.22.1
./configure --prefix=/data/nginx --user=www --group=www --with-http_ssl_module --with-http_flv_module --with-http_stub_status_module --with-http_gzip_static_module --with-pcre --with-stream
配置示例：
stream {
server {
listen 12345;
proxy_pass stream_backend;
}
upstream backend_18600 {
server 10.10.10.12:18600 max_fails=3 fail_timeout=30s;
}
}
Prometheus 容器
利用 Docker 能够轻松地运行任何进程，不用安装、方便清理。
直接使用 Docker 运行 Prometheus，只需要将 Prometheus 的数据文件，通过 volumn 的方式挂载就可以，即使 Docker 容器重启，数据也会持续保存：
mkdir traffic_copy_prom && cd traffic_copy_prom
mkdir prometheus && chmod 777 prometheus
docker run -d -v /sys/fs/cgroup:/sys/fs/cgroup:ro --network="host" \
-p 19090:9090 -v $PWD/prometheus:/prometheus \
-v $PWD/prometheus.yml:/etc/prometheus/prometheus.yml \
prom/prometheus \
--storage.tsdb.retention.time=1y \
--config.file=/etc/prometheus/prometheus.yml
!!! 这里有一点需要注意的， Prometheus 默认存储是 15 天过期，如果要加长存储过期时间，可以使用 --storage.tsdb.retention.time=1y 选项。本来本文详实的监控图片，但阳了一个星期回来一看流量复制初期的图表曲线都没了，:"-(
启动 Prometheus 容器之前，需要在工作目录下创建 prometheus.yml，添加上之前拉起的 Python 脚本对应的暴露服务地址即可：
scrape_configs:
- job_name: 'prometheus'
static_configs:
- targets: ['10.10.224.174:13001']
- job_name: 'ingress_stat'
static_configs:
- targets: ['10.10.224.174:13011']
Grafana 服务
因为我们所处的办公环境，无法直接通过 IP 访问 IDC 的服务，必须要配置对应域名以进行访问。而通过 Koala 或 GDP 等服务开发平台可以快速地创建一个 Grafana 服务并配置对应域名。
docker pull grafana/grafana-enterprise
# 以上获取的镜像 commit 为 c05a39f58366
docker push c05a39f58366 mirrors.tencent.com/jasonzxpan/grafana

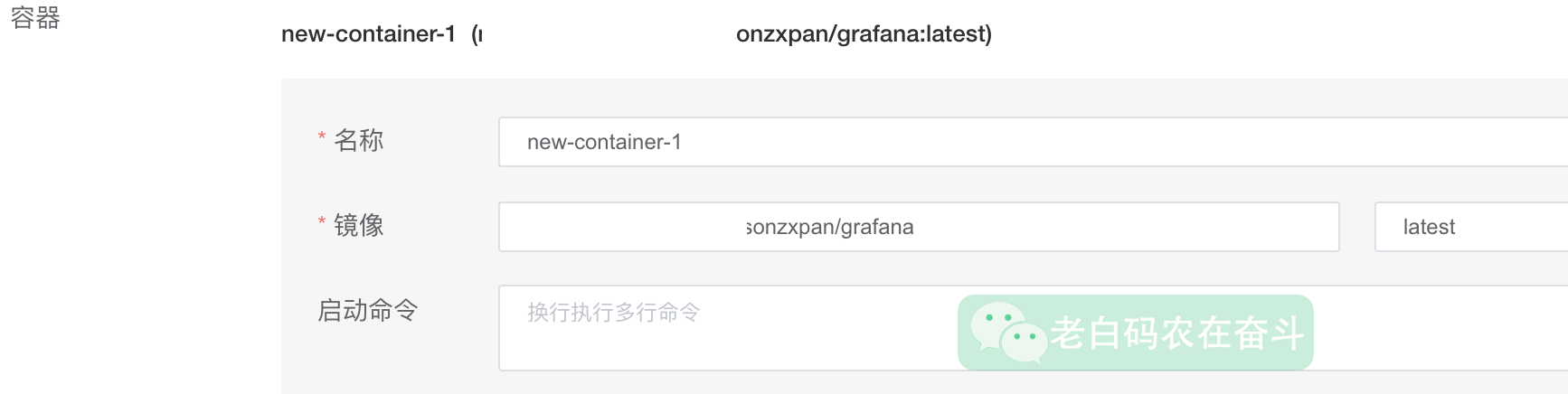

在 Koala 上新创建服务，选择这个镜像即可：
待容器拉起之后，配置后端服务（3000端口），创建南天门网关，即可进行访问。
2.5 全流量复制
流量复制能检测出服务的逻辑是否正常，而全流量的复制则能够检查新服务的负载是否能够满足要求。

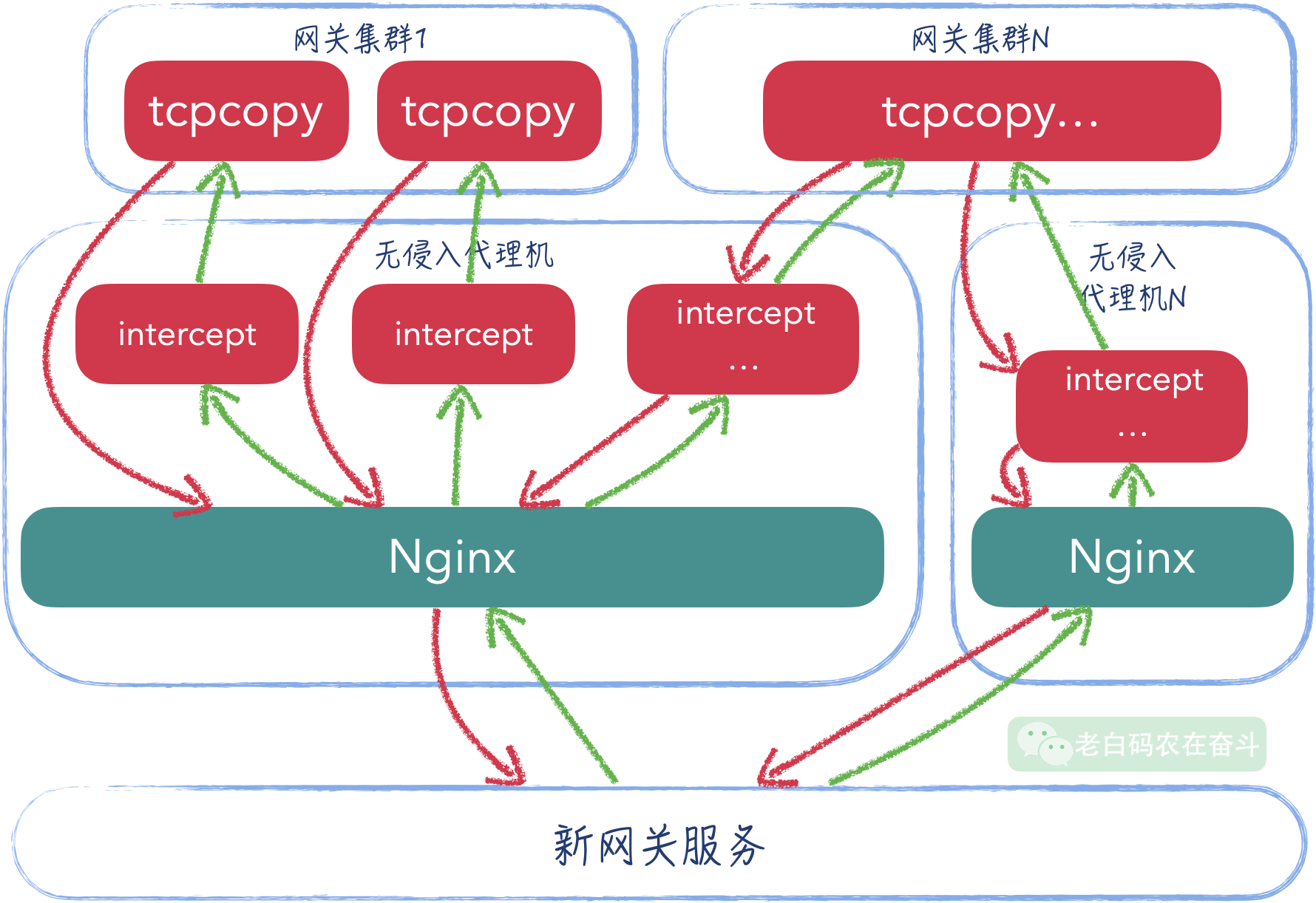

没有使用 tcpcopy 自带的流量放大功能。而是在每台旧网关启动一个 tcpcopy，在无侵入代理机上启动一个 intercept 服务该 tcpcopy，而且这里部署了 3 台无侵入代理机。这样部署是基于以下几个考虑：
- 单台老网关上如果放大流量，会影响现网的服务能力。一旦流量增加，该网关会有严重的放大，有高负载的风险。
- 单台无侵入代理机，无法承载 4 个网关集群的所有流量，无侵入代理机无状态，可以并行多启动几台
3. 监控统计
3.1 监控指标
开始流量复制之后，需要对复制流量的请求和结果进行统计，以确定新的服务是否都能正常服务。正常服务的标准包括：服务是可以访问的、错误率与原服务相同、访问高峰能够支撑与原来相同的请求量。
根据这些评判标准，这里的监控分为两部分：
- 代理接收前端的请求，用于判断流量拷贝是否符合预期
- 代理发往后端的返回，用于判断后端服务是否正常

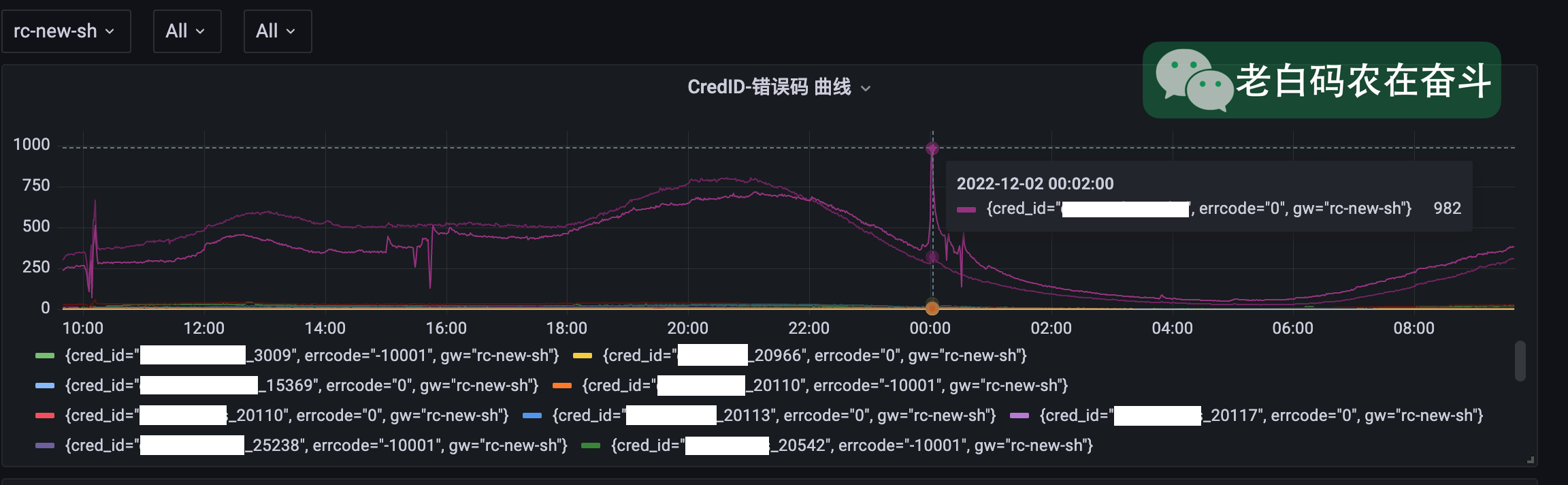

前期单网关网关流量视图
全流量复制单网关流量视图

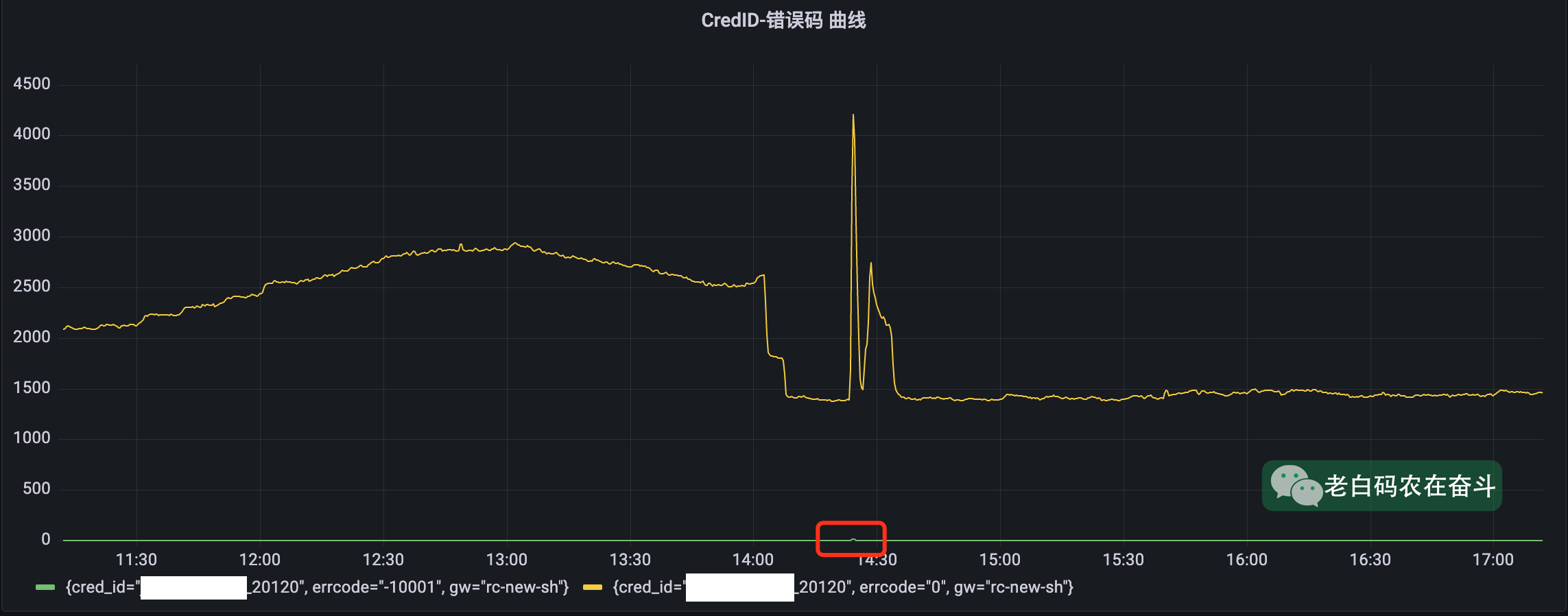

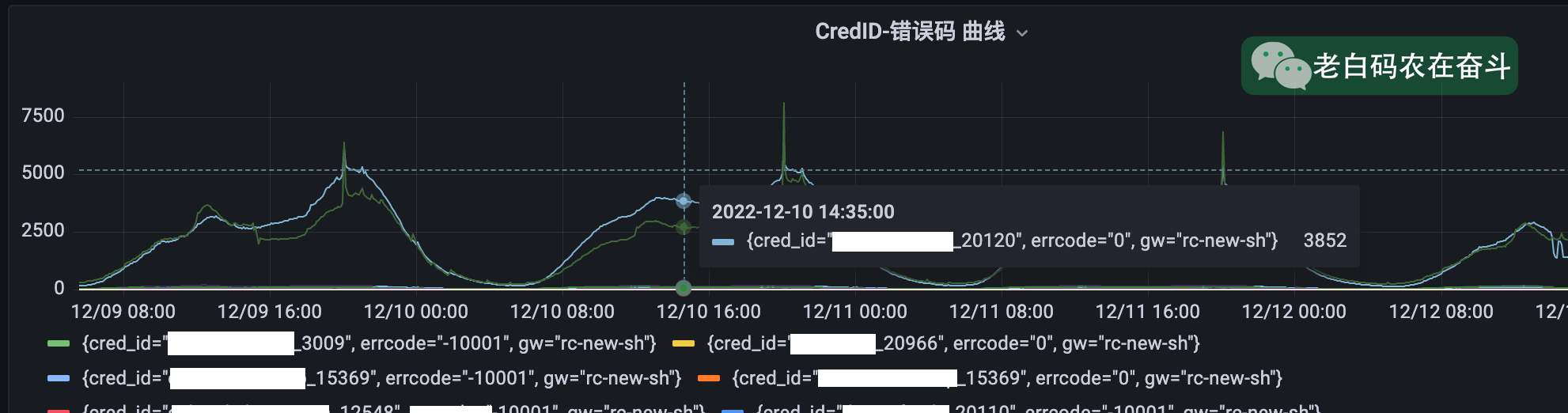

某新服务在高峰时部分失败

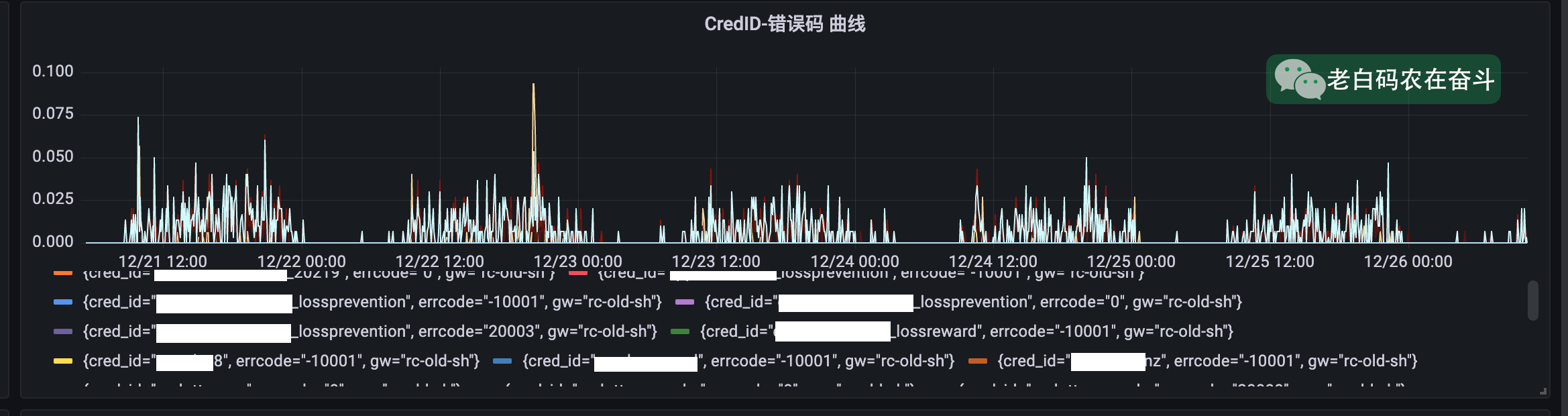

L5调整之后部分服务仍有访问
3.2 网络抓包与统计
因为请求中都带有服务ID，绝大多数返回中会带有服务ID和错误码。因此，无需进行连接级别的监控统计，而是可以直接通过抓取 TCP 包的方式，得到活动的请求和返回信息。
而具体的实现上，是通过 tcpdump 抓取内容 + Python 统计暴露的方式进行：
# 监控发往上游的请求，统计入口信息
tcpdump -i eth1 tcp "dst port 48100 or dst port 48011" -s0 -A | \
python3 expose_metrics_ingress.py rc-new-test 13011 &
# 监控上游返回信息，统计错误码
tcpdump -i eth1 tcp "src port 48100 or src port 48011" -s0 -A | \
python3 expose_metrics_errcode.py rc-new-test 13001 &
指标暴露脚本比较简短，贴在这里供参考：
from prometheus_client import Counter
def main():
_, gateway_name, port = sys.argv
t = threading.Thread(target=lambda: start_http_server(int(port)), daemon=True)
t.start()
c = Counter('request_total', 'Response Status Counter', ['gw', 'cred_id'])
for line in sys.stdin:
m = re.search('"credid"\s*:\s*"([^"]*)"', line)
if not m:
continue
cred_id = m.groups()[0]
c.labels(gateway_name, cred_id).inc()
t.join()
if __name__ == "__main__":
main()
3.3 查询语句与 API 汇总

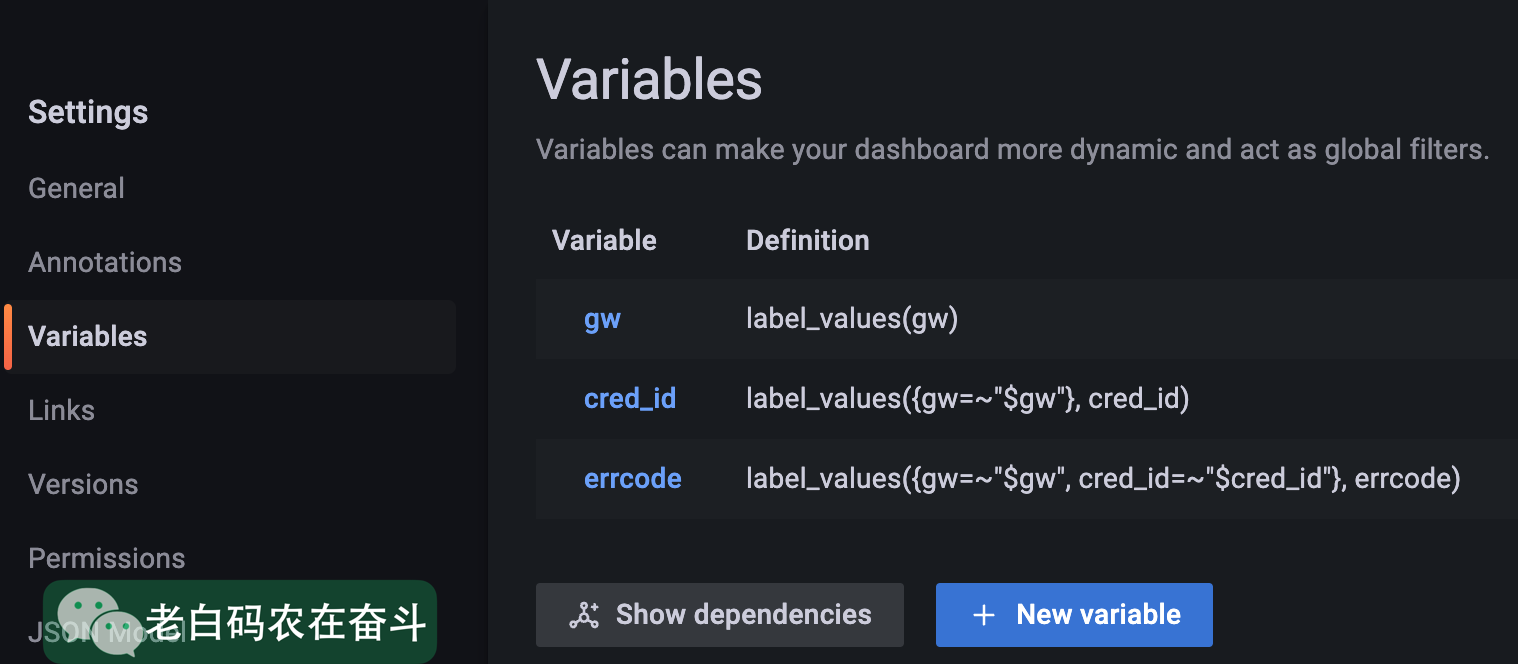

页面配置变量
这里使用网关(gw)，活动ID(cred_id)，错误码(errcode) 三个变量用于过滤曲线：
页面配置曲线
-- 按集群+CRED_ID+错误码曲线（服务实际返回状态码）
sum by(errcode, cred_id, gw) (rate(response_status_total{gw=~"$gw", cred_id=~"$cred_id", errcode=~"$errcode"}[$__rate_interval]))
-- 按集群+CRED_ID 访问曲线（入口流量）
sum by(cred_id, gw) (rate(request_total{gw=~"$gw", cred_id=~"$cred_id"}[$__rate_interval]))
-- 按集群的网关错误流量
sum by(cred_id, gw) (300*rate(response_status_total{gw=~"$gw",errcode="-10001"}[$__rate_interval]))
-- 按集群总入口流量
sum by(gw) (300*rate(request_total{gw=~"$gw"}[$__rate_interval]))
报表查询API
按照条件获取标签值的集合（Querying label values）:
params = 'match[]={__name__="response_status_total", job="prometheus", gw="%s"}' % gw_
r = requests.get('http://localhost:9090/api/v1/label/cred_id/values', params=params)
output_cred_id = set((r.json()['data']))
普通查询，在某个时间点上 QL 对应的值（Instant queries）；如果要查询一段时间，可以使用 GET /api/v1/query_range 接口，带上 start、end、step 等参数：
params = f'query={ql}&time={int(time.time())}'
r = requests.get("http://localhost:9090/api/v1/query", params=params)
result = r.json()['data']['result']
某个指标的在一段时间的增长值：
-- 一段时间内，某个指标的增长值
sum without (instance, errcode) (increase(response_status_total{job="prometheus", gw=~"$gw", cred_id=~"$cred_id"}[2h]))
报表内容
监控的目的是检查出哪些服务有异常，统计报表和曲线的侧重点不一样：
- 报表能够清晰地展示出异常的服务、具体是什么异常
- 曲线能够清晰地展示具体某个网关-活动的具体趋势变化
这里介绍在流量复制过程中对监控指标统计报表有哪些内容：
- 统计网关请求中有 而返回中没有的活动 ID
- 少量活动返回中没有 活动ID，只能通过上具体的服务观察日志和回包
- 少量活动中字段 int 填成 string，新网关按照固定协议解析失败，后做了兼容
- 统计网关错误1，过滤出前端有流量但是没有部署的服务
- 统计错误率，与线上活动的统计曲线/错误率进行比较
- 少量活动后台 Cache 数据异常，造成错误
- 少量活动请求量较低，健康检查返回错误码为1
- 域名/L5切换到新网关之后，对线上遗留活动的统计
- 极个别活动写死 L5/IP 配置，即使服务停止也不更新连接到新的 IP
- 内部少量适配服务，采用查询注册的方式获取网关地址
4. DRY
“Don’t repeat yourself” (DRY)
4.1 使用脚本生成脚本
上边提到的部署，涉及到多个老网关（每台网关需要部署一个 tcpcopy）、多个无侵入代理（每台代理上有一个Nginx、多个intercept、多个网络捕获监控）、多个新网关。如果手动去启动每个 tcpcopy/intercept、Nginx、网络捕获监控进程，会非常的复杂并难以维护。
这里在唯一一处维护着以下关系，使用 Python 脚本生成 Bash 脚本，保证每个网关上都使用完全相同的脚本&启动指令，每个代理上使用完全相同的脚本启动 intercept、捕获监控。
| 网关名称 | 老网关机器IP | 老网关端口 | 代理IP | 代理端口 | intercept端口 | 虚假Client IP段 | 监控端口 | 新网关CLB | 新网关端口 |
|---|---|---|---|---|---|---|---|---|---|
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧⑨ | ⑩ | ⑪ |
每个网关上都使用完全相同的脚本&启动指令，脚本内部自动根据网关IP选择启动参数！ (重复3遍)
以生成的代理上的脚本为例，先获得本机 IP，再利用 Bash 的 case 语法，匹配到对应的启动指令集。
function start_intercept {
in_name=`route -n |grep ^[0-9]|awk '{print $NF}'|sort|uniq -c|sort -n -k1 -r|head -1|awk '{print $NF}'`
ip=`/sbin/ifconfig ${in_name} |grep "inet"|grep -v inet6|awk '{print $2}'|sed 's#addr:##'|head -1`
ps -ef | grep "./intercept" | grep -v grep | awk '{print $2}' | xargs kill
case $ip in
10.10.224.174) # 根据代理IP过滤需要的启动指令
./intercept -i any -F 'tcp and (port 10010 or port 10011)' -p 28001 -d -l t1.log # serving gw(9.9.9.193)
./intercept -i any -F 'tcp and (port 10020 or port 10021)' -p 28002 -d -l t1.log # serving gw(9.9.9.194)
# ... 生成更多的intercept启动指令
;;
# ... 生成更多的case记录
esac
}
case $1 in
start_intercept|stop_intercept)
$1;
;;
*)
echo "invalid action"
;;
esac
对应之前提到进程的部署进程，都可以选择其中的几列信息，拼装生成脚本的脚本：
- tcpcopy: ②+③+④+⑤+⑥+⑦
- intercept: ④+⑤+⑥
- 监控入口流量: ①+④+⑤+⑧
- 监控新网关回包: ①+⑨+⑩+⑪
- Nginx 配置文件: ⑤+⑥+⑩+⑪
- Prometheus 配置文件: ⑤+⑧+⑨
4.2 Docker 镜像大小优化
迁移时，使用的基础镜像和运行镜像都是利用在运行的 Docker container 上运行 bash 构建出的镜像。这样产出的镜像比较大（7G），会影响构建和运行的效率，动辄 5 分钟以上。
这里利用 Docker 多层合并成一层的方法，将镜像大小减小到 2G。详细方式和原理点击 【后台技术】给Docker镜像瘦瘦身 查看。
4.3 其他脚本使用
部署新的无侵入机时，将Nginx 的安装、Docker 拉取和启动、文件夹的创建，都放到脚本中，避免重复工作。
迁移过程中，有使用到脚本做一些信息的快速采集：
- 从管理端抓取指定服务的启动目录/机器IP/数量
- 选择服务使用的一台 IP 抓取进程使用的内存/CPU、启动参数，用于评估迁移后使用的容器资源，以及填写运行镜像的启动指令
机器清理时使用脚本：
- Python + pyquery 批量抓取 TMP 上的机器CPU负载信息
- 蓝鲸作业平台+脚本抓取待清理机器上的内存和CPU TOP 10进程
- 使用 os_is_clear.pl 脚本检查脏进程/数据

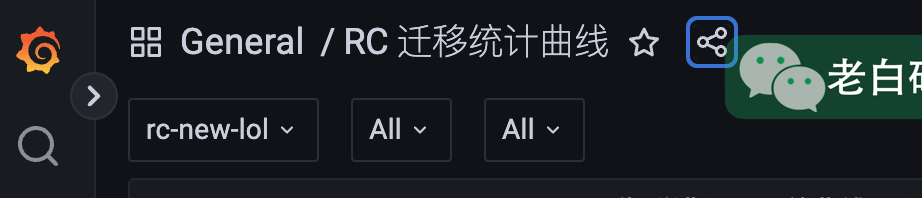

4.4 导出/导入 Grafana 配置
容器有重启的风险，因此需要及时地将配置好曲线进行导出，当容器重启时能一键导入便可以恢复。

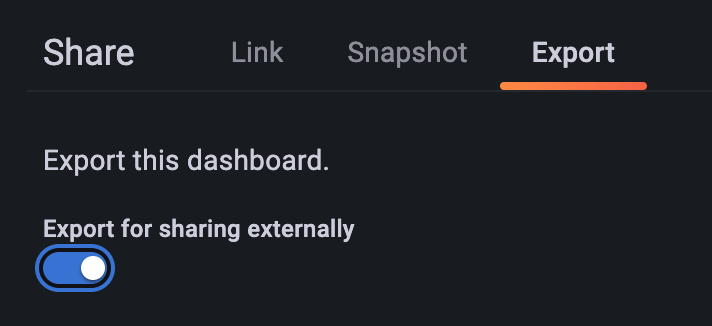

- 选择 Export for sharing externally 然后保存 JSON 文件
- 导入时，则需要在侧边栏寻找
5. 扩展讨论
TODO：如果请求中包含修改请求，该如何做流量复制？
